Jak krok po kroku wykonać instalację elektryczną w bruzdach ściennych – praktyczny poradnik inwestora
1. Wprowadzenie – cel i zakres

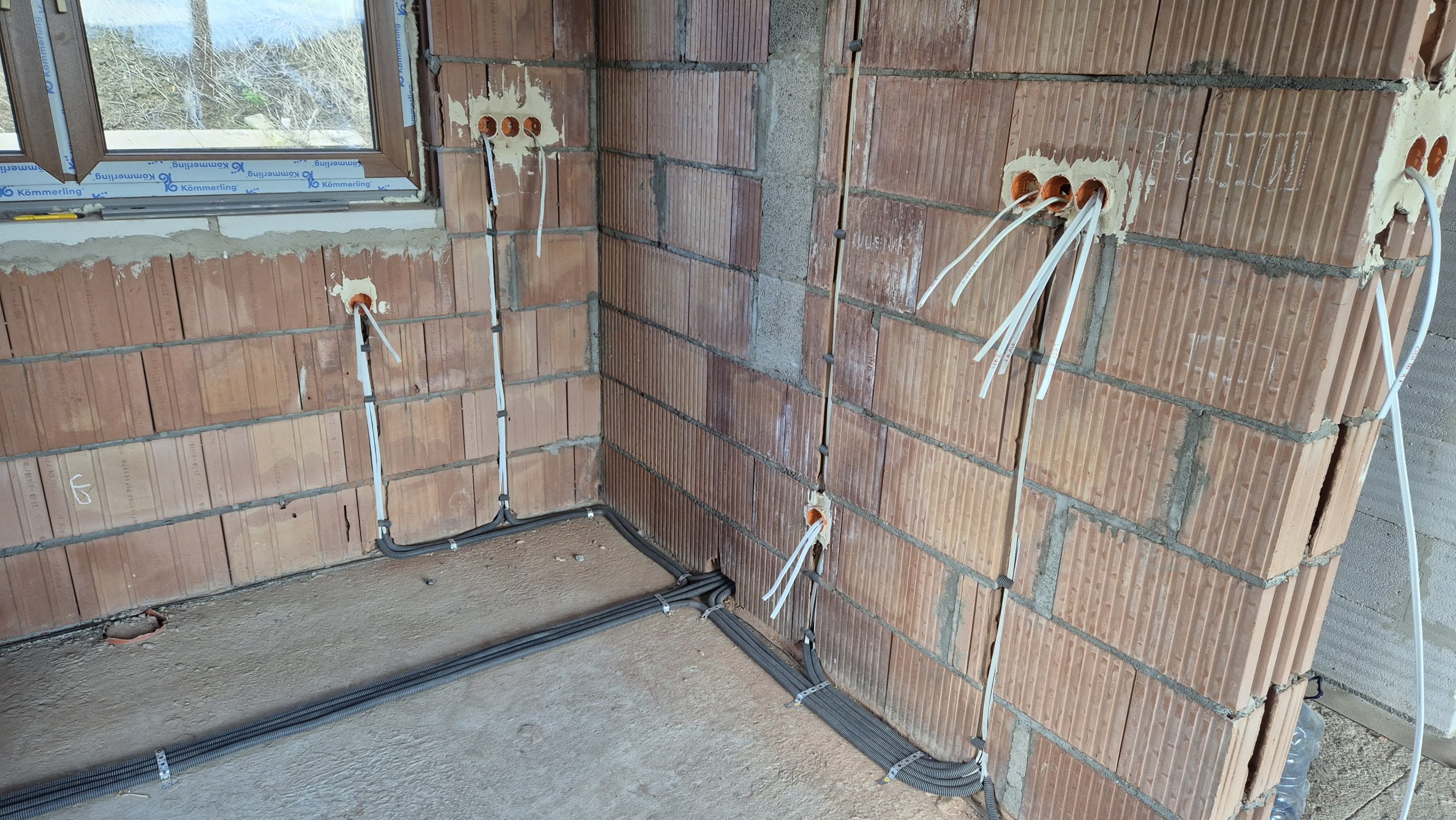

Instalacja elektryczna w bruzdach ściennych to nowoczesny i najczęściej stosowany sposób prowadzenia przewodów w budynkach mieszkalnych. Polega na umieszczaniu kabli w specjalnych kanałach, które po zakończeniu prac zostają zamurowane i zaszpachlowane. Takie rozwiązanie zapewnia trwałość, bezpieczeństwo i estetykę pomieszczeń.
Celem instalacji elektrycznej jest doprowadzenie energii w sposób bezpieczny i wygodny do wszystkich urządzeń domowych. Prace obejmują projekt rozmieszczenia punktów elektrycznych, montaż puszek, prowadzenie przewodów i wykonanie rozdzielnicy. Dodatkowo wykonywane są końcowe pomiary potwierdzające zgodność z normami PN-EN. Wszystkie etapy realizowane są zgodnie z przepisami dotyczącymi ochrony przeciwporażeniowej i przeciwpożarowej.
2. Etap przygotowania
Etap przygotowania instalacji elektrycznej rozpoczyna się od analizy projektu budynku i rozmowy z inwestorem. Ustalane są potrzeby użytkowników, plan rozmieszczenia mebli oraz funkcja każdego pomieszczenia. Na tej podstawie określa się ilość i położenie gniazd, włączników i punktów świetlnych. Dobierane są również przekroje przewodów oraz rodzaj zastosowanych zabezpieczeń.
Przygotowanie instalacji obejmuje także zaplanowanie trasy kabli w sposób bezpieczny i praktyczny. Określa się lokalizację rozdzielnicy głównej i dodatkowych punktów zasilania. W tym etapie uwzględnia się przyszłe potrzeby, takie jak system alarmowy, fotowoltaika lub inteligentne sterowanie oświetleniem. Dokładne planowanie pozwala uniknąć błędów i ograniczyć koszty ewentualnych przeróbek w przyszłości.
3. Wyznaczanie tras przewodów
Wyznaczanie tras przewodów elektrycznych to kluczowy etap w procesie wykonywania instalacji. Przewody prowadzone są wyłącznie w liniach pionowych i poziomych, zgodnie z obowiązującymi zasadami bezpieczeństwa. Takie rozwiązanie ułatwia późniejszą lokalizację kabli podczas wiercenia lub remontów. Wysokość gniazd elektrycznych ustala się najczęściej na 30 centymetrów od poziomu podłogi, natomiast włączniki światła montuje się na wysokości około 110 centymetrów.
Trasy kabli planowane są w sposób umożliwiający unikanie kolizji z innymi instalacjami. W kuchni przewiduje się osobne obwody dla sprzętu AGD, a w łazienkach stosuje się odpowiednią odległość od stref mokrych. Każda trasa oznaczana jest na ścianach, co pozwala zweryfikować rozmieszczenie przed rozpoczęciem bruzdowania. Staranność na tym etapie gwarantuje bezpieczeństwo i trwałość całego systemu elektrycznego.
4. Wykonywanie bruzd ściennych
Bruzdy w ścianach wykonywane są przy użyciu profesjonalnej bruzdownicy z odkurzaczem przemysłowym. Dzięki temu praca przebiega czysto i dokładnie. Kanały mają szerokość i głębokość dostosowaną do rodzaju przewodów oraz planowanego wykończenia ścian. Otwory pod puszki instalacyjne wykonywane są koronami o odpowiednich średnicach.
Przy wykonywaniu bruzd zachowuje się ostrożność, aby nie naruszyć konstrukcji nośnych ani innych instalacji. Po zakończeniu prac ściany oczyszczane są z pyłu i przygotowane do układania przewodów. W miejscach narażonych na uszkodzenia stosuje się rurki osłonowe (peszle). Dokładność w tym etapie wpływa na jakość i trwałość całej instalacji elektrycznej.
5. Układanie przewodów i montaż osprzętu
Układanie przewodów elektrycznych odbywa się zgodnie z wcześniej przygotowanym planem instalacji. Przewody umieszczane są w bruzdach i mocowane przy użyciu klamer lub w peszlach. Połączenia w puszkach wykonywane są z wykorzystaniem certyfikowanych złączek sprężynowych. Wszystkie przewody opisuje się zgodnie z dokumentacją, aby ułatwić późniejszy serwis.
Montaż osprzętu elektrycznego obejmuje instalację puszek, gniazd, włączników i punktów oświetleniowych. W pomieszczeniach o wyższej wilgotności stosuje się osprzęt o podwyższonej szczelności IP. Po ułożeniu przewodów sprawdza się ich ciągłość oraz poprawność połączeń. Zabezpieczone puszki przygotowuje się do dalszych etapów, takich jak tynkowanie i montaż końcowy.
6. Montaż rozdzielnicy elektrycznej
Rozdzielnica elektryczna to centralny punkt instalacji, w którym umieszczone są zabezpieczenia nadprądowe, różnicowoprądowe i przepięciowe. Każdy obwód posiada oddzielny wyłącznik, co zwiększa bezpieczeństwo użytkowania. Przewody wprowadzane są w sposób uporządkowany i opisany, zgodnie z projektem elektrycznym.
Montaż rozdzielnicy wykonywany jest zgodnie z normami PN-EN i wytycznymi producentów osprzętu. Po zakończeniu instalacji sprawdzane jest działanie wszystkich zabezpieczeń. Zostawia się rezerwę miejsca na przyszłą rozbudowę, np. montaż fotowoltaiki lub automatyki domowej. Prawidłowo wykonana rozdzielnica zapewnia wieloletnią bezawaryjną pracę instalacji.
7. Tynkowanie i wykończenie
Tynkowanie instalacji elektrycznej polega na wypełnieniu bruzd zaprawą po zakończeniu układania przewodów. Puszki i końcówki przewodów zabezpiecza się przed zabrudzeniem. Po wyschnięciu tynku montowany jest osprzęt końcowy, czyli gniazda i łączniki. Sprawdza się pion, poziom i głębokość osadzenia wszystkich puszek.
Wykończenie instalacji obejmuje montaż ramek, sprawdzenie połączeń i czyszczenie osprzętu. Wszystkie elementy muszą być stabilne, równo zamontowane i gotowe do odbioru. Etap ten kończy prace montażowe i przygotowuje instalację do pomiarów końcowych.
8. Pomiary i odbiory techniczne
Pomiary instalacji elektrycznej przeprowadzane są po zakończeniu montażu. Obejmują one sprawdzenie rezystancji izolacji, ciągłości przewodów ochronnych oraz skuteczności działania zabezpieczeń różnicowoprądowych. Wykonywane są również testy impedancji pętli zwarcia. Wszystkie wyniki zapisywane są w protokole pomiarowym.
Odbiór techniczny odbywa się po uzyskaniu pozytywnych wyników wszystkich testów. Instalacja uznawana jest za bezpieczną i dopuszczoną do użytkowania. Dokumentacja z pomiarów stanowi część dokumentacji budynku i jest podstawą do jego odbioru końcowego.
9. Instruktaż użytkownika
Instruktaż obsługi instalacji elektrycznej obejmuje przekazanie inwestorowi dokumentacji technicznej oraz omówienie działania instalacji. Przedstawiane są zasady bezpiecznego użytkowania gniazd, oświetlenia i rozdzielnicy. Omawia się sposób wyłączania obwodów i postępowanie w razie awarii.
Szkolenie użytkownika pozwala poznać podstawowe zasady eksploatacji i dbałości o instalację. Udzielane są zalecenia dotyczące regularnych przeglądów i pomiarów okresowych. Prawidłowa eksploatacja wydłuża żywotność całego systemu i minimalizuje ryzyko awarii.
10. Podsumowanie i praktyczne wskazówki
Podsumowanie wykonania instalacji elektrycznej wskazuje, że prawidłowo wykonana instalacja w bruzdach ściennych gwarantuje bezpieczeństwo, estetykę i niezawodność. Dzięki właściwemu rozmieszczeniu gniazd i oświetlenia unika się konieczności stosowania przedłużaczy. Instalacja przygotowana z myślą o przyszłości umożliwia łatwą rozbudowę o nowe technologie.
Praktyczne wskazówki obejmują regularne przeglądy, utrzymywanie porządku w rozdzielnicy i nieprzeciążanie obwodów. Zastosowanie nowoczesnych zabezpieczeń i właściwego projektu sprawia, że instalacja elektryczna służy bezawaryjnie przez wiele lat.
