Co powinna zawierać rozdzielnica elektryczna? Najważniejsze elementy i aparatura zabezpieczająca
Rozdzielnica elektryczna to serce każdej instalacji. Dowiedz się, jakie urządzenia powinna zawierać, by zapewnić bezpieczeństwo, funkcjonalność i zgodność z przepisami. Wyjaśniamy, jak działa i jak dobrać odpowiednią aparaturę do domu, biura lub zakładu przemysłowego.
Czym jest rozdzielnica elektryczna i do czego służy?
Rozdzielnica elektryczna to główny punkt instalacji, w którym rozprowadzane są obwody elektryczne zasilające poszczególne pomieszczenia i urządzenia. To właśnie tutaj znajdują się wszystkie zabezpieczenia, wyłączniki, liczniki oraz aparatura pomiarowa.
Jej zadaniem jest nie tylko rozdział energii elektrycznej, ale także ochrona instalacji przed przeciążeniem, zwarciem, przepięciem czy porażeniem prądem. Właściwie zaprojektowana i wyposażona rozdzielnica gwarantuje bezpieczeństwo użytkowników oraz prawidłowe działanie całego systemu elektrycznego.
Jakie elementy powinna zawierać rozdzielnica elektryczna?
Rozdzielnica elektryczna powinna być wyposażona w zestaw urządzeń, które odpowiadają za zabezpieczenie, kontrolę i rozdział prądu. Wśród najważniejszych elementów znajdują się:
1. Wyłącznik główny (FR)
Wyłącznik główny służy do całkowitego odłączenia zasilania w budynku lub w wybranym obwodzie. Umożliwia szybkie i bezpieczne przerwanie dopływu prądu w sytuacjach awaryjnych lub podczas prac serwisowych.
W nowoczesnych rozdzielnicach stosuje się najczęściej wyłączniki izolacyjne lub wyłączniki różnicowo-prądowe główne, które pełnią funkcję zarówno zabezpieczenia, jak i ochrony przed porażeniem.
2. Wyłączniki nadprądowe (MCB)
Wyłączniki nadprądowe, potocznie zwane „bezpiecznikami”, chronią instalację przed skutkami przeciążeń i zwarć.
Każdy obwód – oświetlenie, gniazda, sprzęt AGD – powinien mieć swój osobny wyłącznik o odpowiednim prądzie znamionowym (np. 10 A, 16 A, 20 A).
Dobór wyłączników zależy od przekroju przewodów i mocy odbiorników, a także charakterystyki pracy obwodu (B, C, D).
3. Wyłączniki różnicowoprądowe (RCD)
Różnicówki to kluczowy element ochrony przeciwporażeniowej.
Ich zadaniem jest wykrywanie prądów upływu i błyskawiczne odłączenie zasilania, jeśli nastąpi przebicie izolacji lub kontakt człowieka z przewodem pod napięciem.
Najczęściej stosuje się RCD o czułości 30 mA w obwodach gniazdowych i 300 mA w obwodach głównych.
W nowoczesnych instalacjach coraz częściej montuje się również RCBO – połączenie różnicówki z wyłącznikiem nadprądowym w jednym urządzeniu.
4. Ograniczniki przepięć (SPD)
Ograniczniki przepięć chronią urządzenia elektryczne i elektroniczne przed skutkami przepięć, które mogą powstać np. podczas wyładowań atmosferycznych lub nagłych zmian napięcia w sieci.
Najlepiej stosować ochronę wielostopniową – ograniczniki typu 1 (klasa B) przy głównym złączu oraz typu 2 (klasa C) w rozdzielnicy wewnętrznej.
5. Listwy przyłączeniowe i szyny grzebieniowe
To elementy służące do uporządkowanego i bezpiecznego połączenia przewodów.
Szyny grzebieniowe ułatwiają podłączanie wyłączników w sposób estetyczny i zapewniają niezawodny kontakt elektryczny.
Listwy przyłączeniowe natomiast pozwalają na łatwe łączenie przewodów ochronnych (PE) i neutralnych (N).
6. Licznik energii elektrycznej (jeśli przewidziany)
W niektórych rozdzielnicach – szczególnie w instalacjach przemysłowych lub domach z pomiarem zużycia poszczególnych obwodów – montuje się liczniki energii.
Pozwalają one na bieżąco kontrolować zużycie prądu i optymalizować koszty eksploatacji.
7. Rezerwowe moduły i oznaczenia
W dobrze zaprojektowanej rozdzielnicy powinno pozostać kilka wolnych miejsc (modułów) na przyszłą rozbudowę instalacji – np. pod fotowoltaikę, pompę ciepła lub ładowarkę samochodu elektrycznego.
Wszystkie aparaty muszą być czytelnie oznaczone – dzięki temu łatwiej zidentyfikować konkretny obwód w razie awarii.

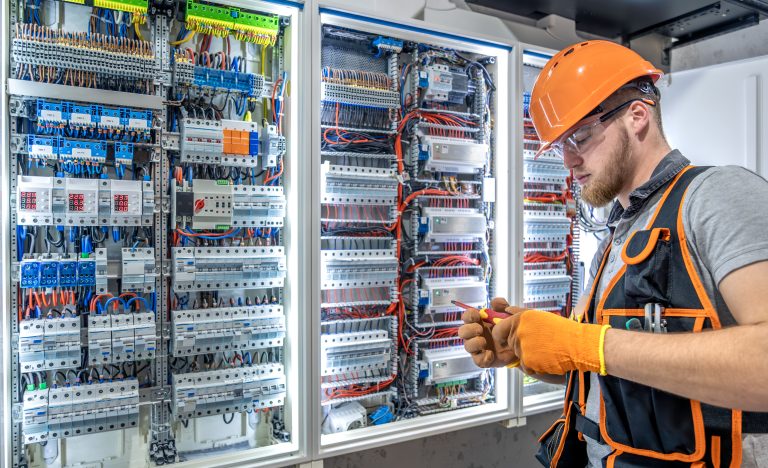

Bezpieczeństwo i estetyka montażu rozdzielnicy
Profesjonalny montaż rozdzielnicy to nie tylko podłączenie kabli, ale także dbałość o porządek, oznaczenia i dostępność elementów.

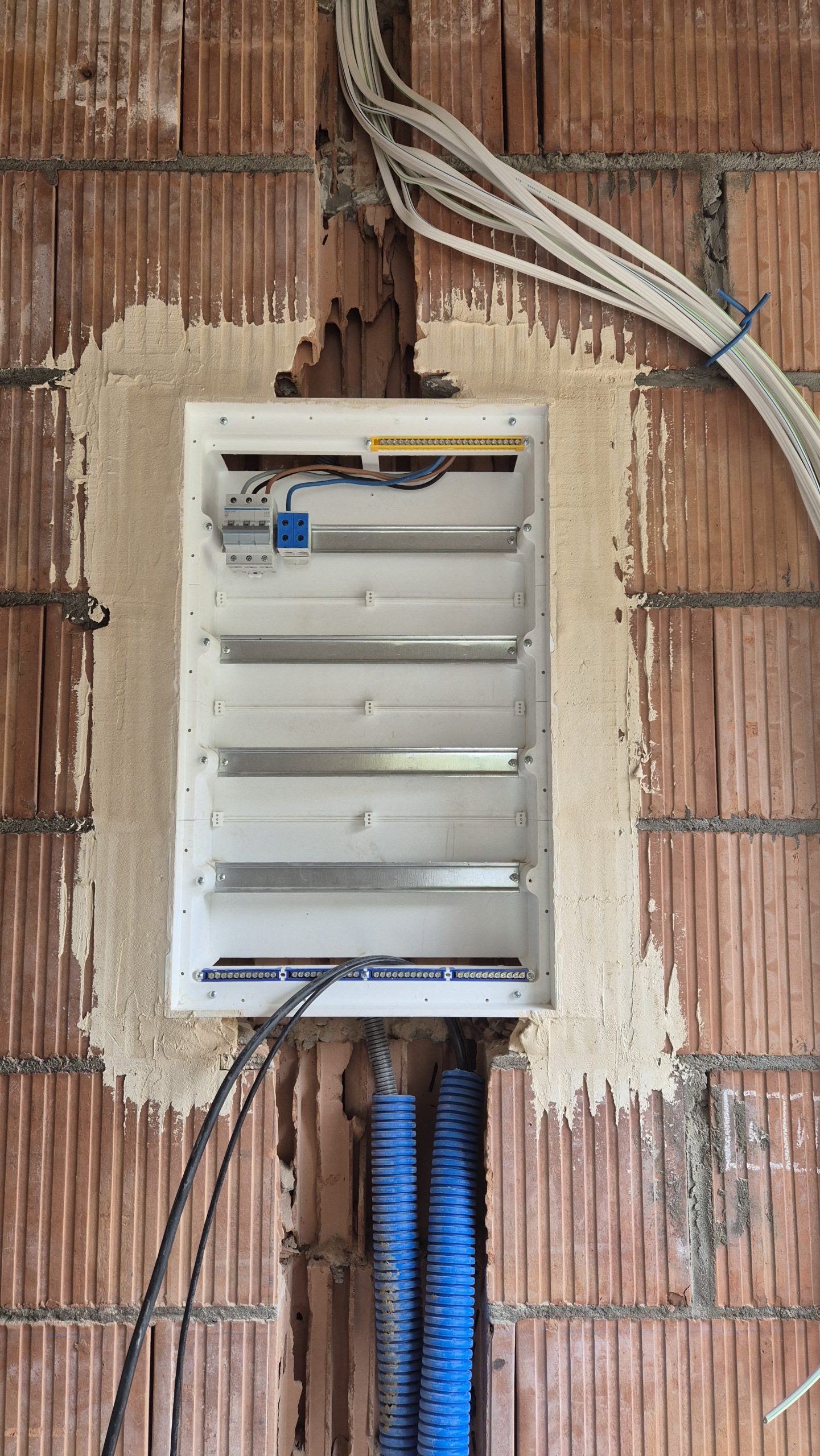

Rozdzielnica powinna być zamontowana na odpowiedniej wysokości, najczęściej wewnątrz ściany (podtynkowo), aby była estetyczna i nie zajmowała przestrzeni.
Dobrą praktyką jest stosowanie oznaczników przewodów, opasek kablowych i peszli ochronnych, co nie tylko zwiększa bezpieczeństwo, ale też ułatwia ewentualny serwis.
Jak często należy kontrolować rozdzielnicę elektryczną?
Zaleca się, aby co kilka lat wykonywać okresowe pomiary elektryczne oraz przegląd rozdzielnicy.
Sprawdza się wtedy stan połączeń, działanie różnicówek oraz ogólny poziom bezpieczeństwa instalacji.
W przypadku obiektów firmowych i przemysłowych kontrole są obowiązkowe zgodnie z przepisami prawa budowlanego.
Podsumowanie
Rozdzielnica elektryczna to kluczowy element każdej instalacji – odpowiada za bezpieczeństwo, niezawodność i wygodę użytkowania.
Powinna zawierać takie aparaty, jak: wyłącznik główny, różnicówkę, wyłączniki nadprądowe, ograniczniki przepięć oraz listwy przyłączeniowe.
Odpowiedni dobór i profesjonalny montaż zapewniają spokój na długie lata, a estetyczne wykonanie sprawia, że rozdzielnica doskonale wpasowuje się w nowoczesne wnętrza.
